Sincronización de

• hasta seis módulos AWG M8190A o 12 canales independientes para escenarios de señal complejos
• hasta cuatro módulos BERT M8051A y uno M8041A o 10 canales independientes

Alineación precisa para mediciones repetibles

• una entrada de disparador puede disparar hasta seis módulos M8190A o cuatro módulos M8051A y uno M8041A con latencia determinista
• repetibilidad sesgada de 2 ps entre dos canales independientes de la velocidad de muestreo
• resolución sesgada de 50 fs entre dos canales cualquiera

1 módulo U AXIe para alta densidad de puertos

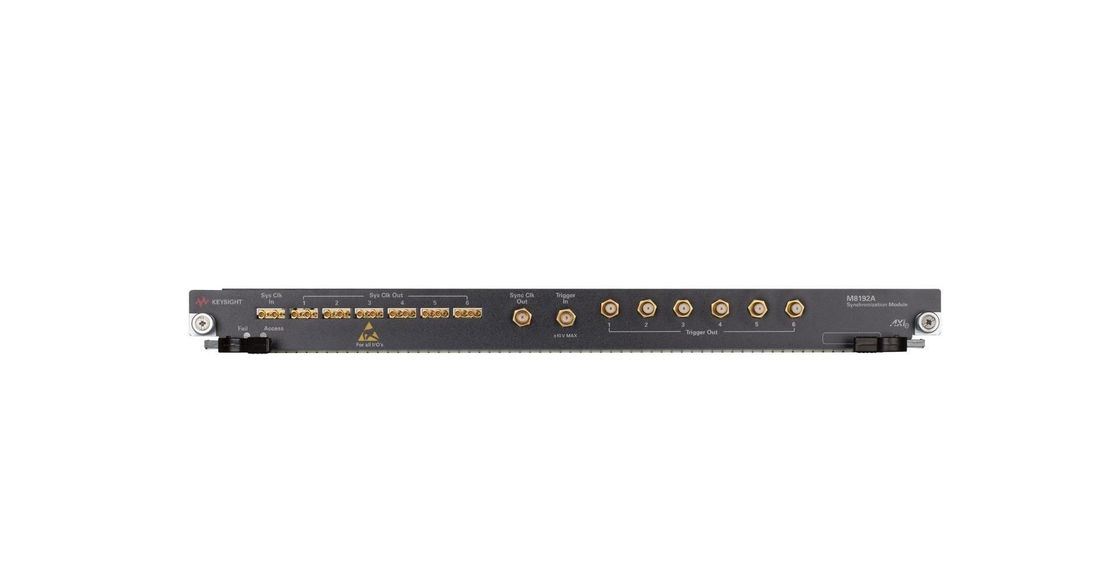

Las pruebas complejas a veces requieren reproducir múltiples formas de onda en paralelo (por ejemplo, pruebas de múltiples emisores).El módulo de sincronización M8192A permite a los ingenieros sincronizar hasta 12 canales M8190A y encaja en un marco AXIe estándar.
El módulo de sincronización M8192A también admite pruebas de buses digitales de alta velocidad como PCI Express^®.
La eficiencia de los ensayos se puede aumentar mediante ensayos de hasta diez carriles con los módulos BERT M8051A y M8041A en paralelo, que pueden sincronizarse con el módulo M8192A.

Aplicaciones típicas:

• generación de señales I / Q de fase coherente multicanal hasta seis pares de I / Q
• generación de señales IF / RF multicanal coherente en fase con hasta 12 señales IF / RF
• aplicaciones en serie de varios carriles, como PCI Express^®
• Física
• Aplicación MIMO

Información adicional

También está disponible como M8190S Multichannel Arbitrary Waveform Generator System.

Sistema de 4 canales: consta de un chasis AXIe de 5 ranuras M9505A (M8190S-B04), un módulo de sincronización M8192A y dos módulos AWG M8190A, incluido el número requerido de cables de reloj y gatillo

Sistema de 8 canales: consta de dos chasis AXIe de 5 ranuras M9505A (M8190S-B08), un módulo de sincronización M8192A y cuatro módulos AWG M8190A, incluido el número requerido de cables de reloj y gatillo
