Características generales

• Se admiten dos tipos de tarjetas de matriz: tarjetas de matriz E5252A y tarjetas de multiplexadores E5255A
• Las tarjetas de matriz E5252A admiten la funcionalidad de matriz de conmutación Kelvin o no Kelvin rentable
• E5255Las tarjetas de multiplexador soportan pruebas de fiabilidad multisite a largo plazo
• El software Keysight EasyEXPERT puede controlar y automatizar la configuración del interruptor utilizando pruebas de aplicación

Capacidades de medición

• 20 resolución de medición del femtoamplificador a través del interruptor utilizando 4156C, B1500A o E5270B HRSMU
• Tiempo de ajuste de corriente transitorio (hasta < 450 fA) inferior a 3,5 segundos (paso de entrada de 10 V) ((Información complementaria)
• ancho de banda de 10 MHz (- 3 dB) con tarjetas E5252A (Información complementaria)
• Aislamiento del canal de 10 teraohms para vías de baja corriente (triaxial) utilizando tarjetas E5252A

Arquitectura (utilizando tarjetas de matriz E5252A)

• 6 entradas de baja corriente (triaxial) y 4 de uso general (coaxial)
• El diseño modular admite configuraciones de salida triaxial x12, x24, x36 y x48
• Las entradas triaxiales 1 a 4 tienen rutas internas dedicadas
• Las entradas triaxiales de 5 a 6 y las 4 entradas coaxiales se multiplican (3: 1) y comparten 2 caminos internos

Arquitectura (utilizando tarjetas multiplexadoras E5255A)

• 6 entradas de baja corriente (triaxial); 3 entradas de desviación de corriente continua (coaxial) por tarjeta
• El diseño modular admite configuraciones de salida triaxial x24, x48, x72 y x96
• Puede agrupar hasta cuatro mainframes E5250A juntos para admitir hasta 384 canales de salida

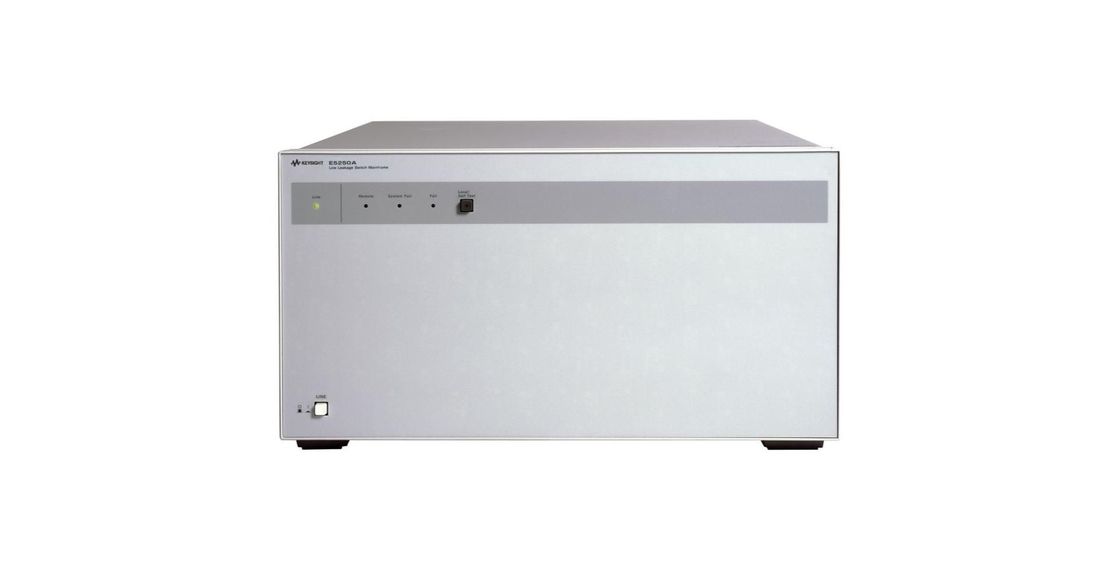

La central de interruptores de baja fuga Keysight E5250A expande una sola estación de medición, como la Keysight B1500A, 4155C o 4156C, a un sistema de medición automatizado.Los módulos enchufables pueden configurarse como una matriz de puntos transversales para mediciones paramétricas generales o como un multiplexador para mediciones de fiabilidad a largo plazo.

Cuando está configurado como un multiplexador de 24 (8 x 3) canales, el E5250A es ideal para mediciones de confiabilidad a largo plazo con su capacidad de 384 canales y características avanzadas que generalmente se encuentran solo en grandes,dispositivos de entrada más costososEsto permite que se utilicen fuentes de alimentación baratas para una tensión constante.

El gran número de canales y las fuentes de tensión de bajo coste permiten pruebas eficientes de cientos de dispositivos en paralelo, ahorrando costes y tiempo y logrando resultados precisos y consistentes.

Características

Interruptor de matriz de 10 x 12 para mediciones de parámetros generales

• Medición secuencial de muchos dispositivos en una estructura de ensayo
• Diez entradas y 48 salidas proporcionan flexibilidad y precisión
• Dos entradas de baja fuga y cuatro entradas estándar para las mediciones IV
• Dos trayectorias C-V con una compensación de capacitancia precisa
• Dos entradas auxiliares para mediciones pulsadas, de tensión diferencial y otras mediciones

Multiplexador de 24 (8 x 3) canales para ensayos de fiabilidad

• Capacidad de 384 canales para ensayos paralelos eficientes
• Energía barata suministrada para una tensión constante
• Protección contra sobretensiones para obtener resultados precisos
• Cables de alta temperatura para uso en una cámara
