Aplicaciones

• Aeroespacial y Defensa
• Comunicaciones
• Prueba electrónica
• Física de altas energías

Funcionalidad

• 5 ranuras para los módulos de instrumentos AXIe
• Modulo de sistema AXIe integrado
• Alta potencia, hasta 300W Refrigeración por ranura
• Sincronización GPS y marcado de tiempo opcionales
• Controlador trasero integrado opcional para digitalizadores (M9506A-BC1), que permite una funcionalidad segura de SCPI sobre LAN

Características de rendimiento

• Interfaz PCIe de doble puerto Gen 3 configurable para conectar el chasis a un controlador externo y/o interconectar varios chasis (hasta 16 GB/s de velocidad de datos según la configuración)
• Enlaces PCIe x16 de la generación 3 a cada ranura de módulo (tasa de datos máxima de 16 GB/s)
• El rayo^{- ¿ Qué?} 3 interfaz proporciona una conexión alternativa a una computadora portátil o de escritorio con Thunderbolt

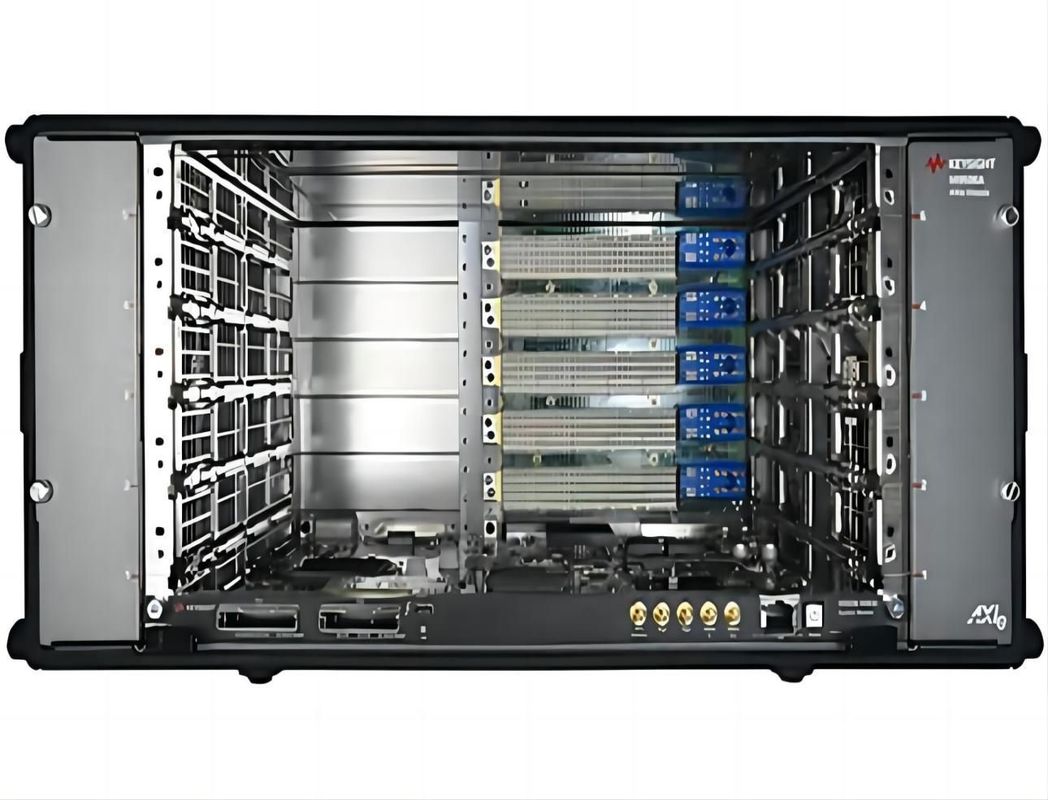

El Keysight M9506A es un chasis AXIe de alto rendimiento y es la mejor opción para aplicaciones exigentes y modulares.Proporciona 5 ranuras para los módulos de instrumentos AXIe, hasta 300 vatios por ranura, e incluye un módulo de sistema integrado que no ocupa una ranura de instrumentos.El módulo de sistema integrado (ESM) proporciona interfaces PCIe® Gen 3 x8/x16 para conectar el chasis a un controlador externo o ampliar el sistema utilizando múltiples chasisPara minimizar el espacio en el bastidor, las ranuras del módulo de instrumentos están dispuestas horizontalmente.

Las opciones M9506A-BC1 añaden un controlador cerrado, de grado de instrumento, basado en Linux a la parte posterior del chasis M9506A. Fue desarrollado para mejorar la seguridad para aplicaciones de digitalización de alto número de canales,la combinación de la facilidad de uso de la plataforma de banco tradicional con los beneficios de una plataforma modularUna simple conexión LAN le da un fácil control basado en SCPI de muchos canales en un espacio pequeño.

La opción M9506A-GPS agrega capacidad de sincronización GPS junto con un puerto de antena externa en el panel frontal.Proporciona una salida precisa de 1 PPS y la referencia de 10/100 MHz se puede bloquear a este reloj. La señal PPS se puede propagar para desencadenar I/O y los eventos desencadenantes pueden ser timestamped.
