Aplicaciones

• Aplicaciones de transporte (también pueden montarse en bastidores)

Funcionalidad

• 2 ranuras para los módulos de instrumentos AXIe
• Modulo de sistema AXIe integrado
• Alta potencia, 200 W de enfriamiento por ranura

Características de rendimiento

• Conexión LAN de Gigabit a cada ranura de módulo
• La interfaz PCIe x8 de la generación 2 con el controlador del sistema proporciona una velocidad de datos de hasta 4 GB/s desde el controlador externo
• Enlaces PCIe x4 de generación 2 a cada ranura de módulo (tasa de datos máxima de 2 GB/s)

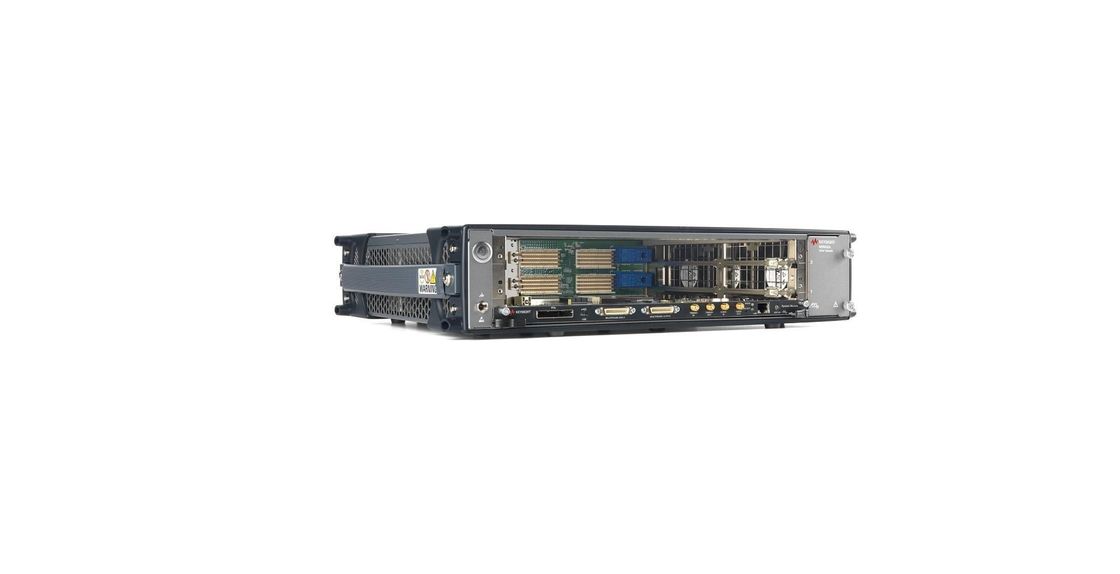

El chasis M9502A AXIe es totalmente compatible con la especificación AXIe 1.0.Este módulo de sistema realiza las funciones de gestión del chasis contenidas en la especificación AXIeAdemás, proporciona interfaces PCI y LAN para la conexión a una computadora externa, conectores de reloj y gatillo externos y conectores de sincronización entre chasis exclusivos de Keysight.El bus local implementado en el M9502A proporciona los 62 pares máximos permitidos por la especificación AXIeCombine el M9502A con el adaptador de escritorio PCIe M9048A para lograr el mayor ancho de banda del sistema.

El M9502A es perfecto para aplicaciones portátiles que requieren un mayor rendimiento de AXIe.También se puede instalar en un bastidor y las ranuras de módulos de instrumentos se organizan horizontalmente para minimizar el espacio del bastidorEsta disposición combinada con un sistema de refrigeración de alto rendimiento permite que el chasis se coloque en sólo 2U de espacio.El M9502A también está diseñado para ser fácil de mantener, ya que tanto la fuente de alimentación como la bandeja del ventilador se pueden quitar mientras el chasis permanece en el bastidor.
