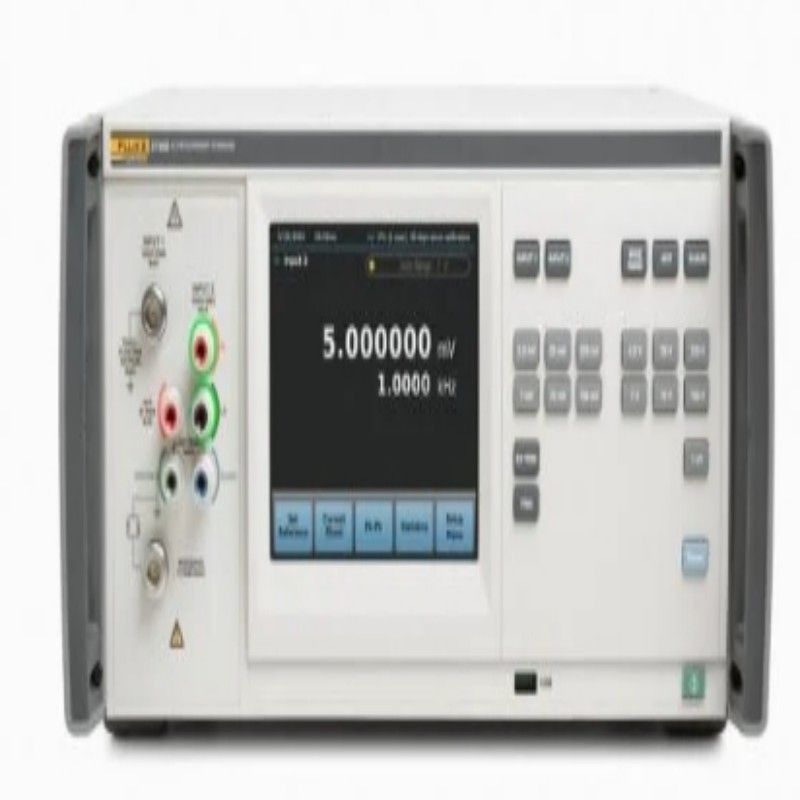

Fluke 5790b Estándar de medición de CA Interfaz gráfica fácil de usar y ergonómica

Las características actualizadas proporcionan mejoras tanto por dentro como por fuera

Desde su lanzamiento en 1990, el 5790A ha desarrollado una reputación inigualable de ser el estándar de medición de ac más preciso de la industria.La tecnología detrás del 5790A y el sensor RMS patentado de Fluke lo han convertido en el estándar de medición elegido por los laboratorios de calibración de todo el mundoEl 5790B conserva las características técnicas innovadoras de su predecesor y añade muchas nuevas capacidades y funciones que amplían la capacidad de trabajo y la fiabilidad del producto.

Medición de corriente absoluta y relativa

Las resistencias de derivación de la serie Fluke A40B proporcionan un método muy rentable para ampliar la funcionalidad del 5790B para medir la corriente absoluta y relativa para calibrar una fuente de corriente.La nueva interfaz de usuario del 5790B le permite introducir y guardar shunts actuales en su memoriaSe pueden almacenar hasta 150 derivaciones junto con los números de serie de las derivaciones, los valores de las constantes de calibración (24 ac/dc, cinco puntos de error de carga) y las fechas de calibración.El 5790B puede configurarse para tomar una medición directa de corriente de corriente absoluta o relativa en segundos conectando la derivación y simplemente seleccionando la derivación apropiada del menú principal.Cuando se utiliza una derivación de corriente, 5790B muestra tanto las mediciones de voltaje y corriente en la pantalla junto con la información de derivación.Las derivaciones de corriente Legacy Fluke A40 y A40A se pueden cargar y utilizar para realizar mediciones de corriente relativa.

Rango ampliado de banda ancha (50 MHz)

La entrada y la función de banda ancha "/3", con rangos de 2,2 mV a 7 V, 10 Hz a 30 MHz, se mantienen desde el modelo 5790A. Una nueva opción de banda ancha "/5" extiende aún más el ancho de banda,de 10 Hz a 50 MHzEl rango ampliado de banda ancha extiende la carga de trabajo del producto para calibrar con precisión las salidas de referencia de potencia de 50 MHz que se encuentran en la mayoría de los medidores de potencia de RF.

Mejora de las especificaciones

Una interfaz gráfica de usuario de modo de lectura directa muestra las especificaciones para medir las formas de onda no sinusoidales comunes más el cálculo de pico a pico (suponiendo THD < 1 %).) Esto permite obtener información instantánea cuando más se necesiteA diferencia de la pantalla fluorescente al vacío del 5790A, la nueva pantalla táctil capacitiva de 6,5 pulgadas permite ver más información en pantalla, reduciendo la necesidad de cambiar entre menús.El 5790B ahora especifica incertidumbres absolutas de medición de voltaje continuo tan bajas como ± 24 ppm (un año), 23 °C ± 5 °C), proporcionando una mayor confianza en las mediciones de transferencia.La función de entrada de 50 ohms está disponible como opción para medir las salidas de referencia de potencia del medidor de potencia RFLa opción es "calibrada por punto" al final de un cable de grado de metrología de nivel de precisión/fase estable.

Estadísticas y funciones de forma de onda de pico a pico

Las estadísticas que muestran el número de muestras, la desviación estándar, la media, el min y el max son calculadas basándose en las lecturas mostradas.los datos estadísticos se pueden ver mientras la medición principal sigue siendo visible en la pantallaEl 5790B ahora hace cálculos de forma de onda de pico a pico para usted. Puede seleccionar una de las cuatro formas de onda: seno, cuadrado, triángulo y truncado.Algunas de estas formas de onda son difíciles y tardan mucho tiempo en calcularseEl 5790B realiza todos los cálculos basados en la medición, reduciendo significativamente el tiempo y los posibles errores.

Interfaz gráfica fácil de usar y características ergonómicas

La interfaz gráfica de usuario presenta menús fáciles de leer, así como acceso a funciones comunes con solo tocar un dedo.Seleccione rápidamente el rango e entrada usando las teclas duras en el panel frontalEn el panel frontal se encuentra un indicador de estado rojo brillante para la tensión peligrosa, que le informa inmediatamente cuando se detecta una tensión peligrosa en los terminales.Como el nuevo calibrador de productos múltiples 5730A, el panel frontal cuenta con terminales de Gestión Visual de ConexionesTM que se iluminan para mostrarle qué terminales están activos, guiándolo a hacer las conexiones correctas.

Precisión en la que puedes confiar

El 5790B se basa en el sensor RMS térmico de estado sólido patentado de Fluke, que se ha probado desde 1979 en una variedad de productos de Fluke como el estándar de transferencia de CA / CC 792A.El sensor RMS de Fluke es un verdadero convertidor térmico, no un convertidor electrónico que calcula el valor RMS. Debido a que su voltaje de salida es de 2 V en lugar de los 7 mV a 10 mV de los termopares tradicionales,el sensor RMS presenta excelentes características de señal-ruido y errores mínimos de inversiónCon un voltaje de salida más alto, se pueden realizar mediciones más precisas y, debido a su pequeño tamaño, el sensor RMS se estabiliza rápidamente y opera en un amplio rango de temperatura.El 5790B también cuenta con redes de resistencia de película fina herméticamente sellada para minimizar los errores de medición de ac y mejorar el coeficiente de temperaturaEl sensor RMS y las redes de resistencia de película delgada están diseñadas por Fluke para ser robustas y confiables.Cada uno está construido con estándares exigentes por el Grupo Fluke Microelectronics para mantener la calidad y la consistencia parte tras parte..

La versatilidad que te mantiene productivo

La variedad de entradas y tipos de conexión le permite utilizar el que mejor se adapte a su aplicación.dos conectores de tipo N y un conjunto de postes de unión de cinco víasUn tipo N y un conjunto de postes de unión están dedicados a los modos de medición y transferencia de CA. Los voltajes CA o CC pueden aplicarse a cualquiera de las conexiones de entrada en todo el rango del 5790B,que le permite realizar mediciones automatizadas de transferencia de corriente ac/dcEl 5790B determina automáticamente si el voltaje aplicado es ac o dc.

La segunda conexión de entrada Tipo-N admite el modo de banda ancha opcional.Un LED indica qué terminales están activos.

Ya sea que utilice el 5790B como voltímetro o como estándar de transferencia, el voltaje de entrada y la frecuencia siempre se indican en la pantalla de medición.la diferencia ac/dc o ac/ac se indicará siempre en ppm en la pantalla de control, %, voltios o ratio.

El 5790B es un instrumento de clasificación automática y selecciona el mejor rango de voltaje para la medición que está realizando.Protección de entrada de 1200 V robusta está activa en todos los rangos de voltaje.

Usando las teclas de disparo, el 5790B puede cambiar de mediciones continuas a mediciones únicas del voltaje de entrada, lo que facilita tomar lecturas de muestras a intervalos predeterminados.

Cuando se utilice el 5790B en modo de transferencia, se almacena el voltaje de referencia y todas las mediciones de la diferencia ac/dc o ac/ac se realizan en relación con él.También puede almacenar el promedio de dos voltajes como referencia para eliminar los errores de inversión de CC, por ejemplo.

El diseño intuitivo del panel frontal del 5790B hace que el manejo manual sea rápido y simple.Y los mensajes y menús se muestran claramente en el 5790B brillante, pantalla táctil de visualización de pantalla.

Las interfaces USB, GPIB/IEEE-488, Ethernet y RS-232 están incluidas y todas las funciones de los instrumentos se pueden controlar por un PC.el 5790B puede integrarse en sistemas automatizados que operan con el software de calibración MET/CAL®.
