Caracterización completa del dispositivo de alimentación para garantizar que sus circuitos funcionen la primera vez

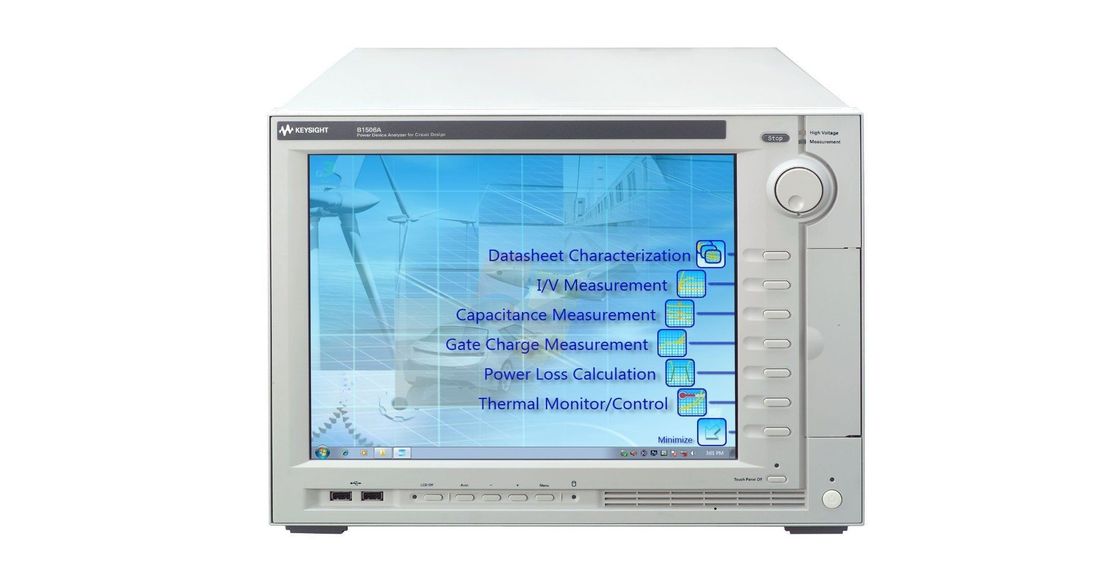

The Keysight B1506A Power Device Analyzer / Curve Tracer for Circuit Design is a complete solution that can help power electronic circuit designers maximize the value of their power electronics products by enabling them to select the correct power devices for their applicationsPuede evaluar todos los parámetros relevantes del dispositivo en una amplia gama de condiciones de funcionamiento, incluidos los parámetros IV como el voltaje de avería y la resistencia de encendido,así como tres capacidades terminales de FETEl B1506A Power Device Analyzer / Curve Tracer para el diseño de circuitos cumple y excede todas las capacidades de trazador de curvas.

B1506A Características comunes

• Amplio rango de funcionamiento hasta 3 kV/1500 A
• Prueba térmica rápida totalmente automatizada de -50 °C a +250 °C
• Creación automática de hojas de datos de dispositivos de alimentación (semiconductores y componentes)
• Función de registro automático para evitar la pérdida de datos

B1506A Características del paquete IV

• Medición IV rápida totalmente automatizada (Ron, BV, fugas, Vth, Vsat, etc.) tanto para los dispositivos de envasado como para los dispositivos de wafer
• Anchos estrechos de pulsos IV (hasta 10 μs) para evitar que el dispositivo se caliente por sí mismo para revelar el rendimiento real del dispositivo
• Vista de osciloscopio (vista de dominio de tiempo) para monitorear las formas de onda pulsadas reales de voltaje / corriente para una medición precisa
• Configuración escalable para añadir CV y Qg, para ampliar el rango de corriente de 20 A a 500 A, 1500 A

B1506A Características del paquete completo

• Todas las características del paquete IV
• Medir las capacidades de entrada, salida y de transferencia inversa (Ciss, Coss, Crss, Cies, Coes, Cres) y la resistencia de la puerta (Rg) del transistor a 3 kV para dispositivos de paquete
• Medición de la curva de carga por puerta (Qg) para dispositivos de paquetes
• Calculación de la pérdida de potencia (perdida de conducción, conducción y conmutación)

El B1506A tiene una amplia gama de capacidades que le ayudan a identificar dispositivos no estándar en condiciones reales de funcionamiento del circuito, incluido un amplio rango de voltaje y corriente (3 kV y 1500 A),un amplio rango de medición de la temperatura (de -50°C a +250°C), capacidad de pulso rápido y resolución de medición de corriente de nivel Sub-nA.Su interfaz de software única presenta al usuario un formato de hoja de datos de dispositivo familiar que facilita la caracterización de dispositivos sin pasar por ningún entrenamiento formalEl circuito de conmutación integrado dentro del dispositivo de ensayo admite ensayos totalmente automatizados.con capacidad para cambiar automáticamente entre ensayos de alto voltaje y de alta corriente, así como entre mediciones IV y CV.

Además, un adaptador de toma de corriente único de dispositivo de estilo enchufable elimina la conexión del cable y otros errores relacionados con el ser humano.El B1506A también admite la automatización completa de la caracterización térmicaEsto puede lograrse a través del control integrado de la corriente térmica o a través de la placa térmica.los grandes parásitos causados por las extensiones de cables que conducen a una cámara de temperatura no existen.

Por esta razón, las corrientes ultraaltas sin oscilaciones de hasta 1500 A pueden evaluarse con precisión a bajas y altas temperaturas.Las capacidades del B1506A revolucionan el diseño de circuitos electrónicos de potencia al ayudar a maximizar el valor del producto final y acelerar los ciclos de desarrollo de productos.

Los precios de los paquetes intravenosos (H20, H50, H70) son comparables a los de los trazadores de curvas convencionales, y con el B1506A obtiene características adicionales avanzadas.También puede actualizar cualquiera de los paquetes B1506A IV (H20, H50, H70) para aumentar el rango de corriente o añadir la capacidad de medición CV/Qg (opciones H21, H51, H71).

B1506A Paquete IV

• B1506A-H20 20 A / 3 kV medición IV
• B1506A-H50 500 A / 3 kV medición IV
• B1506A-H70 1500 A / 3 kV medición IV

B1506A Paquete completo

• B1506A-H21 20 A / 3 kV IV, C-V y medición de la carga de la puerta
• B1506A-H51 500 A / 3 kV IV, C-V y medición de la carga de la puerta
• B1506A-H71 1500 A / 3 kV IV, C-V y medición de la carga de la puerta
