Capacidades de medición de corriente y voltaje

• Intervalos de medición de precisión y exactitud de 5 pA - 1A y 100 μV - 200 V
• Capacidades de medición por puntos y barrido
• Medición del punto de pulso y del barrido con una anchura de pulso mínima de 500 μs

Software del grupo EasyEXPERT+

• El entorno de caracterización está disponible en el PC del usuario
• Operación basada en la interfaz gráfica intuitiva con teclado y ratón
• Métodos de medición múltiples para la configuración y ejecución rápidas de las mediciones (prueba de aplicación, prueba clásica y prueba rápida)
• Display gráfico, capacidades de análisis automatizado y generación de datos en Excel e imagen para análisis e informes

E5260A hardware

• Modulos de medición configurables y actualizables hasta 8 ranuras
• Las SMU de potencia media (MPSMU) y las SMU de alta potencia (HPSMU) están disponibles para la selección de SMU configurables.
• Se dispone de un convertidor analógico a digital (ADC) de alta velocidad.
• Unidad de tierra activa (GNDU) en el mainframe para forzar 0 V y hundir la corriente hasta 4 A

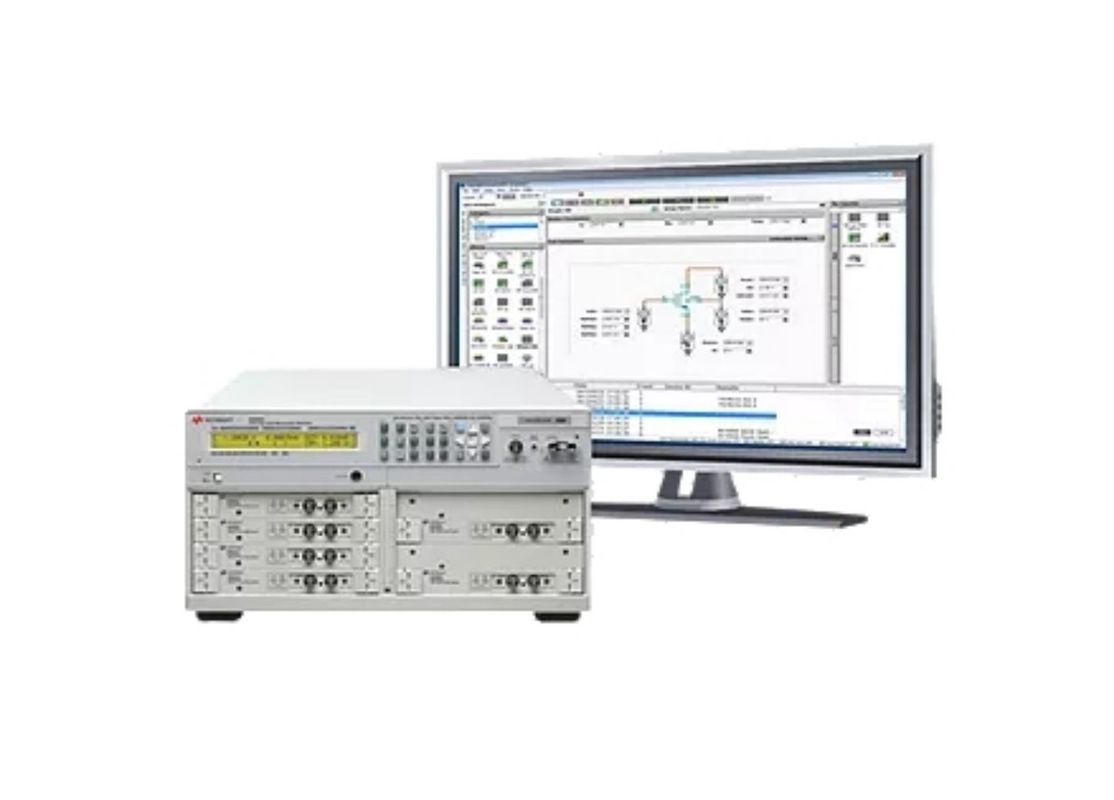

El analizador Keysight E5260A IV es la solución completa para la caracterización de corriente y voltaje de una amplia gama de materiales y dispositivos.El E5260A admite múltiples SMU (Unidades de Fuente/Monitoreo) para el suministro de voltaje/corriente y la medición de voltaje/corriente con el mejor rendimiento de medición de corriente de su clase tan bajo como 5 pASu arquitectura modular le permite configurar o actualizar módulos SMU para ocho ranuras disponibles. The EasyEXPERT group+ GUI based characterization software is furnished and available on your PC to support all the tasks required in the characterization from the measurement setup to the data analysisLa potente integración de las versátiles capacidades de medición de SMU y el software de caracterización basado en GUI hace que el E5260A sea la mejor solución para la caracterización y evaluación de dispositivos,,semiconductores, componentes activos/pasivos o prácticamente cualquier otro tipo de dispositivo electrónico con una fiabilidad y eficiencia de medición sin compromisos.

Keysight EasyEXPERT group+ supports efficient and repeatable device characterization in the entire characterization process from measurement setup and execution to analysis and data management either by interactive manual operation or automation across a wafer in conjunction with a semiautomatic wafer prober. EasyEXPERT group+ makes it easy to perform current-voltage characterization immediately with the ready-to-use measurements (application tests) furnished and allows you the option of storing test condition and measurement data automatically after each measurement in a unique built-in database (workspace), garantizando que no se pierda información valiosa y que las mediciones puedan repetirse en una fecha posterior.Keysight E5260A proporciona la solución completa para la caracterización de corriente y voltaje con estas capacidades versátiles.

Además de su uso como analizador, el E5260A está disponible como un componente del sistema SMU para un sistema de prueba de rack y stuck. Proporciona escalabilidad y alto rendimiento para la medición de corriente y voltaje.Se puede controlar de forma remota por el conjunto de comandos FLEX que apoya las capacidades de medición de gran alcance.
