• Máquina central de 4 ranuras con una potencia total de hasta 600 W y hasta 4 módulos. Más de 30 módulos de alimentación de CC para elegir (módulos ordenados por separado)
• Precisión del voltímetro: Hasta 0,025% + 50 μV, hasta 18 bits
• Precisión del amperímetro: Hasta 0,025% + 8 nA, hasta 18 bits
• Función de generador de forma de onda arbitraria: Ancho de banda de hasta 100 kHz, potencia de salida de hasta 500 W
• Función de alcance: Digitaliza el voltaje y la corriente hasta 200 kHz, 512 kpts, hasta 18 bits
• Función de registro de datos: Intervalo de medición de 20 μs a 60 s, máxima de 500 M de lectura por diagrama de datos
• 4 GB de almacenamiento de datos no volátiles para el registro de datos, las trazas de alcance, la configuración del instrumento

El analizador de potencia de corriente continua configurado a medida del modelo base N6715C

El analizador de potencia de CC N6715C es un sistema de construcción a pedido que se envía como un analizador de potencia de CC completamente probado y ensamblado.Cada N6715C consta de un ordenador central N6705C (descrito a continuación) más de 1 a 4 módulos de alimentación de corriente continua y una potencia total de salida del módulo de alimentación de corriente continua de hasta 600 W.Para especificar qué módulos desea instalar en el N6715C, los módulos se ordenan como opciones para el N6715C.

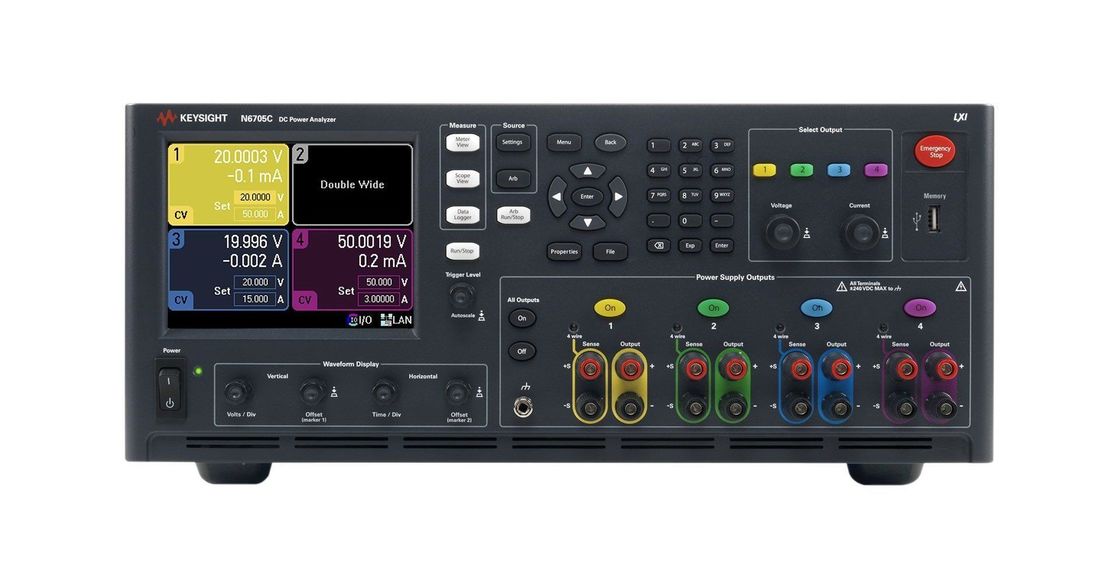

El N6705C ahorra tiempo

El N6705C DC Power Analyzer proporciona ganancias de productividad sin igual para obtener y medir el voltaje y la corriente de CC en el DUT mediante la integración de hasta 4 fuentes de alimentación avanzadas con DMM, Scope, Arb,y características de registro de datosEl N6705C elimina la necesidad de reunir múltiples piezas de equipo y crear configuraciones de prueba complejas que incluyen transductores (como sondas de corriente y derivaciones) para medir la corriente en su DUT. The DC Power Analyzer also eliminates the need to develop and debug programs to control a collection of instruments and take useful measurements because all functions and measurements are available at the front panelPara funciones de control y análisis aún mayores, el analizador de potencia de CC puede utilizarse con el Software avanzado de control y análisis de potencia PathWave BenchVueCuando se requieren configuraciones de banca automatizadas, el N6705C es completamente programable a través de GPIB, USB, LAN y es compatible con LXI.

El N6705C se puede adaptar a sus necesidades

El N6705C ofrece una configuración flexible para satisfacer sus necesidades de suministro de energía y análisis.y hasta 600 W de potencia total de salida del módulo de alimentación en CCLos módulos se ordenan por separado.

El N6705C acepta los mismos módulos que el N6700 Modular Power System, con más de 30 módulos para elegir.Las fuentes de alto rendimiento para el N6705C incluyen: 50 W, 100 W, 300 W y 500 W; hasta 60 V, hasta 50 A. Las fuentes de precisión para el N6705C incluyen: 50 W, 100 W, 300 W y 500 W; hasta 60 V, hasta 50 A. Las unidades de fuente/medida para el N6705C incluyen:20 W; hasta 20 V, hasta 3 A. Cada módulo incluye un voltímetro, un amperímetro, un alcance, un generador de forma de onda arbitraria y funciones de registro de datos.

Características:

• Fácil de usar herramienta de I + D para obtener y medir el voltaje y la corriente de CC en el DUT.
• Integra las capacidades de hasta 4 suministros de energía, DMM, alcance, Arb y registrador de datos.
• Acceso a todas las capacidades sin necesidad de programación; utilice los controles del panel frontal o el software de control y análisis 14585A.
• Controles físicos intuitivos y dedicados para funciones comunes.
• Gran pantalla gráfica a color para una fácil visualización de datos complejos.
• Conexiones y controles codificados por color en la pantalla para una configuración rápida y sin errores.
• Programable a través de GPIB estándar, LAN y USB; LXI compatible.
