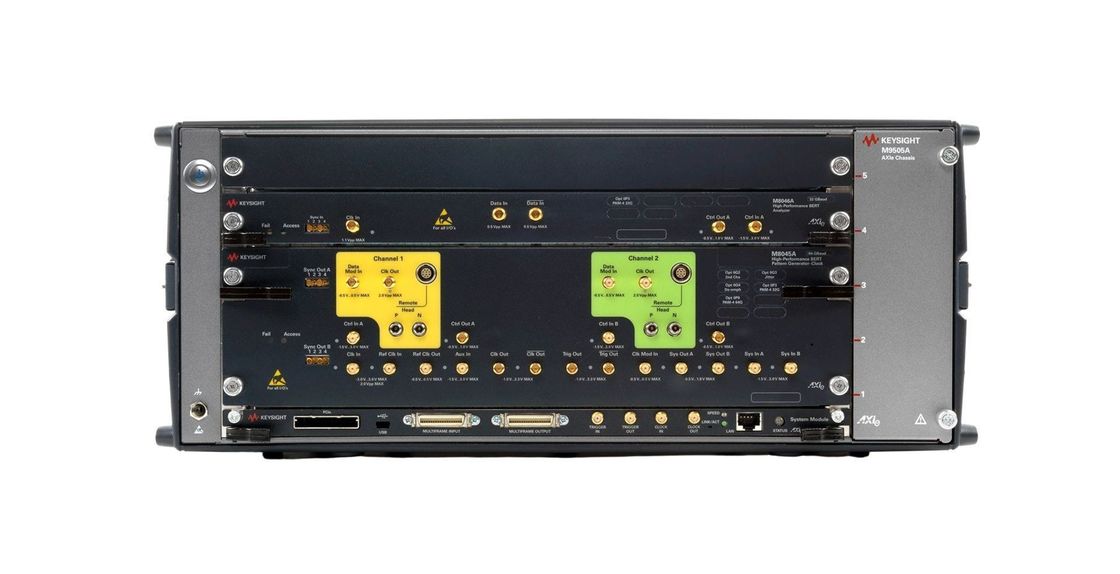

J-BERT M8020A BERT de alto rendimiento

El Keysight J-BERT M8020A de alto rendimiento permite una caracterización rápida y precisa del receptor de dispositivos de un solo y varios carriles que funcionan hasta 16 o 32 Gb / s.

Con el nivel más alto de integración de la actualidad, el M8020A agiliza la configuración de los ensayos, además, las calibraciones automatizadas in situ de las condiciones de la señal garantizan mediciones precisas y repetibles.A través de la formación interactivaEl J-BERT M8020A acelerará la comprensión de su diseño.

Aplicaciones objetivo

El M8020A está diseñado para ingenieros de investigación y desarrollo e ingenieros de pruebas que caracterizan y verifican la conformidad de chips, dispositivos, placas,y sistemas con puertos de E/S en serie de hasta 16 Gb/s y 32 Gb/sEl M8020A se puede utilizar para probar estándares de buses serie populares, como PCI Express, USB, MIPI M-PHYTM, SATA/SAS, DisplayPort, SD UHS-II, Fibre Channel, buses de memoria, backplanes, repetidores,Cables ópticos activos, Thunderbolt, 10 GbE, 100 GbE (óptico y eléctrico), SFP +, transceptores CFP2/4 y CEI.

• velocidades de datos de hasta 8,5/ 16 Gb/s para generador de patrones y detector de errores
• ampliable hasta 32 Gb/s con M8062A, 32 Gb/s BERT front-end
• inyección de jitter integrada y calibrada: RJ, PJ1, PJ2, SJ, BUJ, interferencia sinusoidal (modo común y modo diferencial), SSC (triangular y arbitraria, residual)
• Desacentuación de 8 toques (positiva y negativa) hasta 20 dB
• ISI integrado y ajustable para la emulación de pérdidas
• formación interactiva de enlace para SAS-3, USB 3.0/3.1 y PCI Express con soporte para 8 GT/s y 16 GT/s
• Formación interactiva TxEQ para el IEEE 10GBASE-KR, 25GBASE-KR y 100GBASE-KR4
• Recuperación y ecualización de datos de reloj incorporados
• integración del sistema con el software M8070A para la serie M8000 BER
• Funcionamiento sin interrupciones con BERT/alcance y generadores de forma de onda arbitraria
